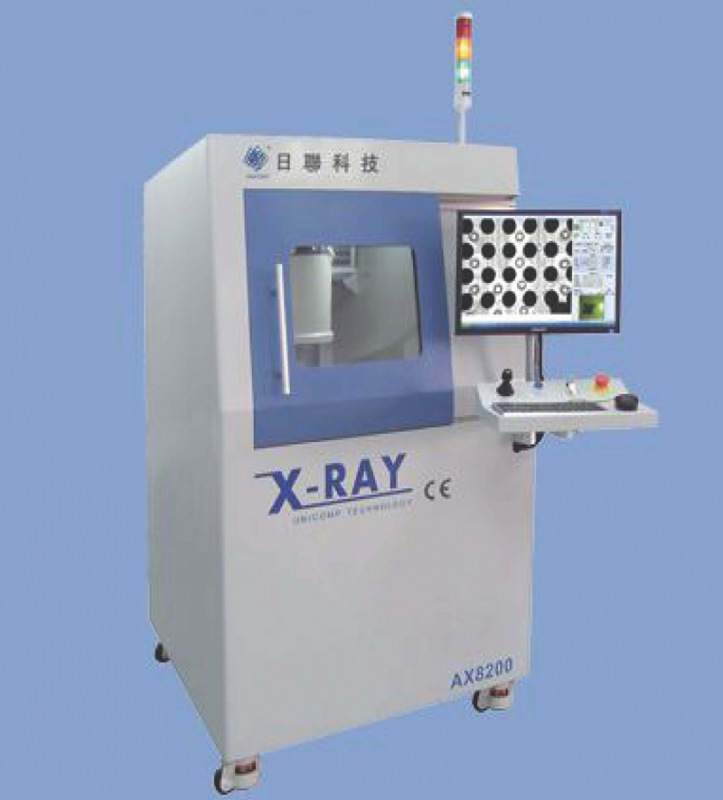

Chip X-ray Intelligent Detector
X-ray Solder joints Testing Equipment AX8200
- 产品介绍
- 图片介绍
- 视频介绍
设备型号：AX8200
设备应用：
pcba 焊点检测（BGA 、CSP 、POP 等元器件检测）
电池（极片焊点缺陷检测、电芯绕卷情况检测）
电子接插件（线束、线缆、插头等）
汽车电子（接插线、仪表盘等检测）
太阳能、光伏（硅片焊点检测）、航空组件等特殊行业的检测
半导体（封装元器件检测）、LED、电子模组检测
陶瓷制品检测
设备特点：
±60 度旋转平台，多角度观察
鼠标、键盘、摇杆三联动
双制式影像探测器
自动导航，自动编程检测

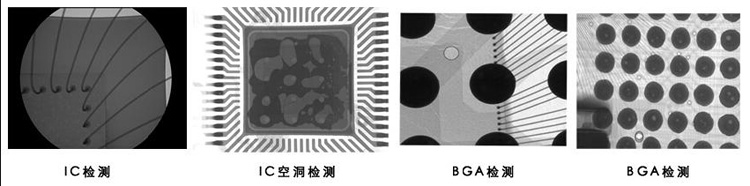

检测图片：
相关参数：

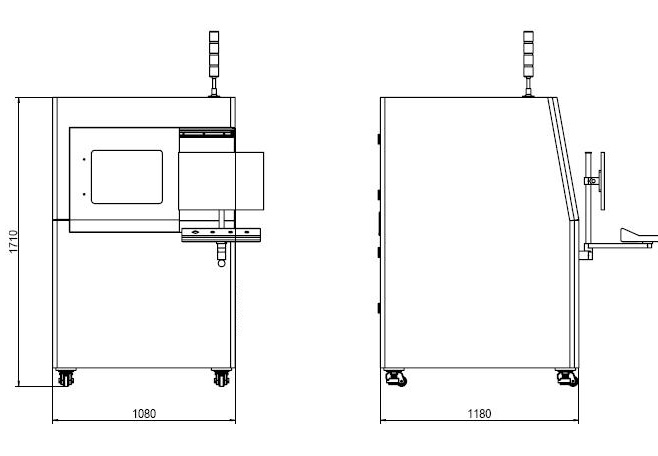

设备尺寸平面图：
设备应用：
pcba 焊点检测（BGA 、CSP 、POP 等元器件检测）
电池（极片焊点缺陷检测、电芯绕卷情况检测）
电子接插件（线束、线缆、插头等）
汽车电子（接插线、仪表盘等检测）
太阳能、光伏（硅片焊点检测）、航空组件等特殊行业的检测
半导体（封装元器件检测）、LED、电子模组检测
陶瓷制品检测
设备特点：
±60 度旋转平台，多角度观察
鼠标、键盘、摇杆三联动
双制式影像探测器
自动导航，自动编程检测
检测图片：
相关参数：
| 项目 | 名称 | 参数 |
| 整机状态 | 尺寸 | 1080(L)x1180(W)x1730(H)mm |
| 重量 | 1150kg | |
| 电源电压 | 220AC/50Hz | |
| 功率 | 0.8kW | |
| X射线光管 | 射线管种类 | 封闭型 |
| 电压 | 90kV/100kV | |
| 最大管电流 | 250μA | |
| 焦点尺寸 | 5μm | |
| 影像增强器 | 光管运动行程 | 150mm |
| 标准配置 | 4"/2"增强器（可选6"） | |
| 分辨率 | 77/100Lp/cm | |
| 载物台 | 运动行程 | 300mm |
| 载物台尺寸 | 510mm x 420mm | |
| 最大检测区域 | 435mm x 385mm | |
| 载物台旋转 | ±60° | |
| 最大载物重量 | 8KG | |
| 安全性（辐射量） | < 1uSv/h | |
| 控制方式 | 鼠标&键盘联动控制载物台 | |
设备尺寸平面图：
