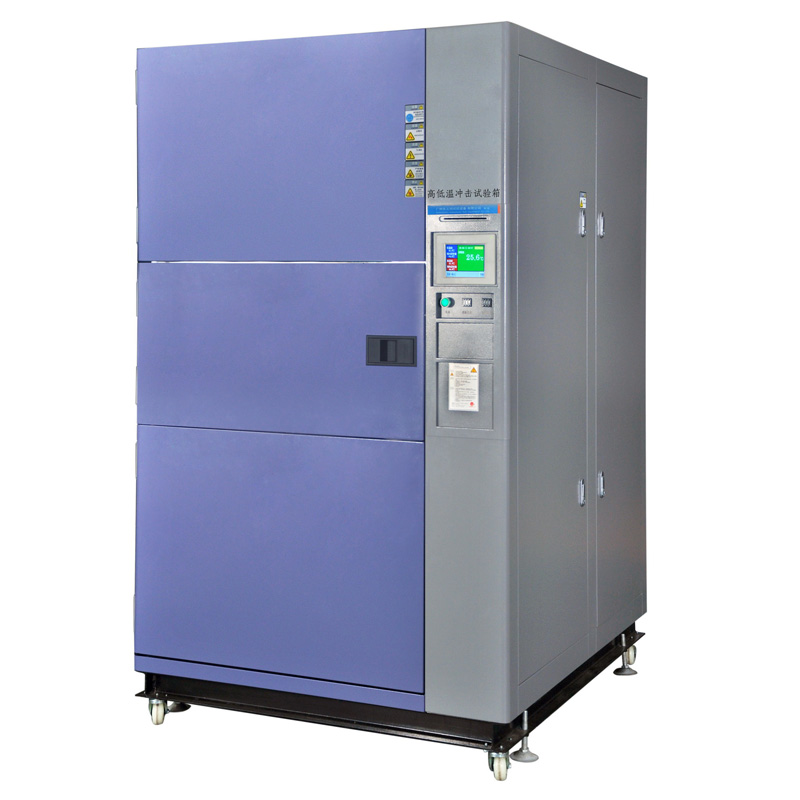

高低温冲击试验箱
- 产品介绍
- 图片介绍
- 视频介绍
|
1、产品名称
|
温度冲击试验箱 | ||
| 产品型号 | DTS0155 | DTS0355 | DTS0555 |
|
2、试验方式
|
三箱式气门切换，2温区 | ||
|
3、容积、尺寸和重量
|
|||
|
标称内容积
|
125L | 300L | 570L |
|
试验室尺寸
|
W500×H500×D500 mm | W800×H500×D750mm | W96×H80×D750mm |
|
外型尺寸
|
W1450×H1960×D1530mm | W1750×H1960×D1850mm | W1910×H2360×D1850mm |
|
4、性能指标
|
|||
|
测试环境条件
|
环境温度为+25℃、相对湿度≤85%、试验箱内无试样 | ||
|
测试方法
|
GB/T 5170.2-2008温度试验设备 | ||
|
高温箱
|
预热温度范围：+60℃～+170℃ 升温时间：RT→150℃,约60min 注：升温时间为高温箱单独运转时的性能 |
||
|
低温箱
|
(1)预冷温度范围：-10℃～-65℃ (2)降温速率: RT→-65℃,约60min 注：降温时间为低温箱单独运转时的性能 |
||
|
测试区
|
(1)温度冲击范围：-55℃～+150℃ | ||
| (2)温度波动度：±0.5℃ | |||
| (3)温度转换时间：≤15s | |||
| (4)温度偏差：±2.0℃ | |||
|
温度恢复性能
|
(1)温度恢复时间：≤5 min (2)恢复条件： 高温曝露: +150℃ 30 min 低温曝露: -55℃ 30 min 试样重量: 空载,不含样品架及搁架重量 |
||
| ●传感器的位置 试样的上风口侧 ●环境温度 +25℃ ●电源电压 规定电压 |
|||
|
噪音
|
≤75 dB（A），噪音值是在离设备正面1m、高度1m处测得的数据 （自由空间中） |
||
|
满足试验标准
|
GB/T 2423.1-2001 试验A：低温试验方法 GB/T 2423.2-2001 试验B：高温试验方法 GB/T 2423.22-2002 试验N：温度变化试验方法 试验Na GJB 150.3A-2009 高温试验 GJB 150.4A-2009 低温试验 GJB 360B 无有源热负载 |
||
|
5、结构特征
|
|||
|
保温围护结构
|
⑴外壁材料：镀锌板表面喷涂 ⑵内壁及提篮材料：不锈钢板SUS304 ⑶箱体保温材料：硬质聚氨酯泡沫+玻璃纤维 ⑷门保温材料：玻璃纤维 |
||
|
试验门
|
单开，铰链在左边（面对箱体时） 3套（高温低温工作室各一套） 在门和试验箱之间采用双层硅胶密封 |
||
|
颜色
|
箱门：东之旭标准色 箱体：东之旭标准色 |
||
|
加热器
|
⑴高温箱：镍铬合金电热丝式加热器 ⑵低温箱：镍铬合金电热丝式加热器 |
||
| ⑶加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器） | |||
| 循环风机 | ⑴高温曝露：离心式 ⑵低温曝露：离心式 |
||
|
6、标配品
|
|||
|
电源线缆
|
五线（四芯电缆+保护接地线）约4米长电缆 1条 | ||
| 其它 | 1搁 架 2组 搁架可装2层 承载能力：60 kg（试样均匀布置时） 2用户手册 1册 |
||
|
7、使用条件：由用户保证下列各项条件
|
|||
|
环境条件
|
温度：5℃～35℃ 相对湿度：≤85 % 气压：86kPa～106 kPa |
||
|
压缩空气
|
压力范围：0.4～0.7Mpa | ||
|
循环冷却水
|
|||
| 水 温 | 循环冷却水温度：≤+30℃ | ||
| 水 压 | 循环冷却水供水压力：0.2 MPa～0.35 MPa | ||
| 流量 | 8T/h | 15T/h | 18T/h |
|
供电条件
|
|||
| 电源 | AC380V 50Hz 三相四线＋保护地线 | ||
| 电源容量 | 39kW | 58kw | 72kw |
